BA自控系统解决方案

暖通空调系统的监控(HVAC)

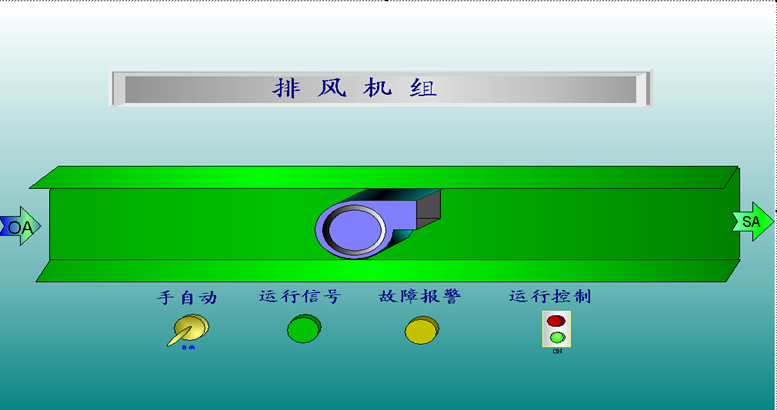

排风机、送风机

排风机、送风机由电机、风箱（柜）、风管组合而成，我们通过控制风机的启/停来实现，排风烟机平时根据地下室的二氧化碳浓度、二氧化碳浓度进行间歇排风；发生火灾时，完全由消防报警系统控制。

监控内容如下 ：

风机的开关状态、故障报警、手/自动状态及开关控制

控制原理如下 ：

  DDC监视的信号有：运行信号、故障信号、手/自动信号

                    （均需要提供无源干接点）

  DDC控制的信号有：发出信号时启动，没有信号时停止。

                    （提供无源干接点或24V/0.1A控制信号）

送、排风机

新风机

新风机由电机、制冷风柜、风管组合而成我们通过控制风机的启停，还有控制冷冻水阀、新风阀来改善室内空气的质量。

控制内容如下 ：

1、新风机的开关状态、故障报警、手/自动状态及开关控制

2、送风温度监测

3、过滤网压差监测

4、二通阀开度调节

 控制原理如下 ：

  DDC控制器根据室外温度来改变送风温度设定值对送风温度进行PID控制。通过调节冷冻水二通阀的开度，使回风温度保持在设定值范围内，当风机停止时冷冻水二通阀将会关闭，以求节约能源。

空调机组

  空调机组由新风系统、回风系统和送风系统组合而成，我们通过控制风机的启停，还有控制冷冻水阀、新风阀和回风阀的开度，来改善室内空气的质量，达到舒适、节能的目的。（由于南方的空气比较潮湿，我们在设计时只侧重调节温度，不调节湿度）

控制内容如下 ：

1、空调机的开关状态、故障报警、手/自动状态及开关控制

2、回风温度监测

3、送风管风压监测

4、过滤网压差监测

5、二通阀开度调节

6、送风阀和回风阀开度调节

- 控制原理如下 ：

  DDC控制器对回风温度进行PID控制。通过调节冷冻水二通阀的开度，使回风温度保持在设定值范围内，当风机停止时冷冻水二通阀将会关闭。
